挖掘機液壓破碎錘工作原理

分享：

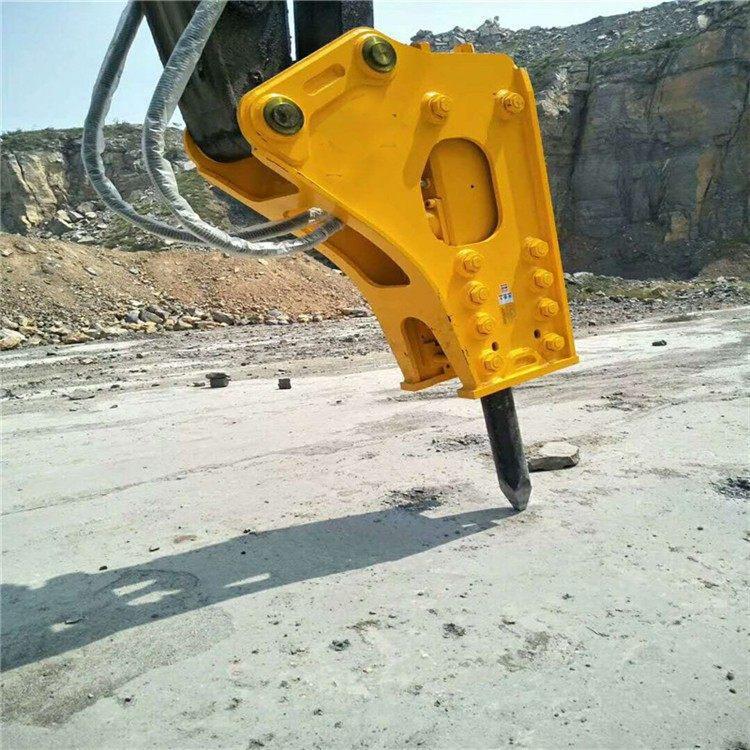

液壓破碎錘已經成為液壓挖掘機的一個重要作業工具，也有人將液壓破碎錘安裝在挖掘裝載機(又稱兩頭忙)或輪式裝載機上進行破碎作業。

挖掘機液壓破碎錘工作原理

液壓破碎錘已經成為液壓挖掘機的一個重要作業工具，也有人將液壓破碎錘安裝在挖掘裝載機(又稱兩頭忙)或輪式裝載機上進行破碎作業。

一、啟動階段

液壓油通過止回閥流向蓄能器、壓力控制閥、主閥芯和活塞底部。彈簧力使壓力控制閥處于關閉狀態，從而阻止油從活塞上部油液回油箱，防止活塞移動?；芈分械膲毫υ龃?，壓縮了蓄電池中的氮氣。注意: 活塞頂部總是排放到大氣中。

二、回程加速階段

活塞回程開始時，活塞上一次沖擊已經結束，處于瞬時停頓狀態。此時主閥V2腔為低壓腔，而V4腔為常高壓腔，因此主閥芯處于下極限位置。這樣，活塞前腔V1通過主閥芯與高壓油相通，而活塞后腔V3一直與回油腔相通，為低壓，故活塞在前腔高壓油的作用下，作回程加速運動，同時壓縮尾部氮氣室氮氣，使之作絕熱壓縮。

三、返程階段

當活塞完成撞擊時，主閥芯控制端回油箱并向左移動，啟動下一個提升環。注意: 上活塞凸緣下面的油起到活塞液壓制動的作用。
